HGS07網型管道阻火器選型指南的作用及原理

阻火器，這一由阻火元件、外殼及配件精心構成的裝置，旨在阻止火焰（無論是爆燃還是爆轟）的傳播，同時確保在正常工況下介質的順暢流通。其作用至關重要，不僅在于防止回火和爆燃，更在于保障管道、儲罐及設備的安全。那么，阻火器是如何實現其阻止火焰?zhèn)鞑サ氖姑�的呢？這得益于其獨特的結構設計，如細小的通道或孔隙，這些設計將火焰分割成多股細流，從而增加火焰與通道壁的接觸面積。通過傳熱作用和器壁效應的共同作用，阻火器能夠降低火焰溫度，直至其熄滅，進而有效阻止火焰在管道、儲罐或設備中的進一步蔓延。

具體來說，傳熱作用是指火焰在通過阻火器內部的細小通道或孔隙時，與通道壁進行熱交換，導致火焰溫度迅速降低至著火點以下，從而熄滅火焰。而器壁效應則是指，當火焰通過狹窄的通道時，自由基與通道壁的碰撞幾率增加，減少了自由基的數量，進而阻止了化學反應的繼續進行。這種效應通過減少自由基與氣體分子的反應，有效抑制了火焰的傳播。

阻火器的分類

阻火器可以根據其性能進行多種分類。例如，阻爆燃型阻火器主要用于阻止亞音速傳播的火焰蔓延；而阻爆轟型阻火器則更側重于阻止音速和超音速傳播的火焰蔓延。此外，還有耐燒型阻火器，能夠在長時間燃燒情況下仍能發揮其阻止火焰?zhèn)鞑サ淖饔谩Ｗ杌鹌髦饕�是通過阻擋火焰和快速降溫來防止爆炸和火災。當焰前爆轉進入阻火器，首先需要被阻擋，然后通過多孔介質和金屬屏障等結構使氣體流動變緩，降低溫度。同時，阻火器內部也要使用一些特殊的材料來吸收和降低爆炸氣體的壓力和溫度，確保阻火器能夠安全地防止爆炸和火災。

二、HGS07網型管道阻火器選型指南的設計要求

2.1 結構設計要求

阻火器的設計結構必須符合國家相關的規范和標準，嚴格按照結構圖紙和圖樣制造。阻火器的內部多孔介質和金屬屏障等結構需要設計合理，以確保氣體流動變緩和降低溫度。

2.2 材料選擇要求

阻火器的各個部件的材料必須具備一定的阻爆和阻火能力，能夠承受爆炸和防止火災。特別是阻火屏障必須具備良好的導熱性和耐腐蝕能力，不會因?yàn)殚L(zhǎng)期使用而出現變形或銹蝕。

2.3 安裝要求

阻火器的安裝要求必須符合國家的安全標準，放置位置必須嚴格按照規定方位和高度擺放，不得與易燃、易爆物接觸或靠近。同時，阻火器的安裝必須牢固可靠，不得出現松動、傾斜和損壞現象。

2.4 維護要求

阻火器需要周期性進行維護和檢查，以確保其正常運行。每年至少進行一次的全面檢查和測試，及時更換或修理?yè)p壞的部件。同時，阻火器的使用壽命也需要控制在規定范圍內，不得超過或低于規定的年限。

HGS07網型管道阻火器選型指南按使用場合（位置）分類
（1）管端阻火器：這種阻火器僅在一端與管道相連，常被安裝在儲罐、槽車或燃料管路的放空管道上，旨在防止外部火焰進入儲罐、槽車或燃料管線。
（2）管道阻火器：此類阻火器安裝在封閉的管路系統中，旨在阻斷火焰在管道內的傳播。

按結構分類
（1）充填型阻火器：其通過填充物如礫石或陶瓷環來形成細小通道，從而阻止火焰?zhèn)鞑ァ?br> （2）板型阻火器：利用平行板或波紋板構成的通道來阻止火焰蔓延。
（3）金屬網型阻火器：雖然已較少使用，但它通過金屬絲網形成的細小通道來阻止火焰。
（4）液封型阻火器：利用液體的液封作用來阻斷火焰。
（5）波紋型阻火器：通過波紋形薄板形成的三角形通道來阻止火焰蔓延，應用*為廣泛。

HGS07網型管道阻火器選型指南

按氣體介質分類
阻火器根據*大試驗安全間隙（MESG）值，被劃分為適用于不同爆炸組別的產品，如IIA、IIB、IIC組別。MESG是在特定試驗條件下，測定氣體或蒸氣與空氣混合物點燃后，能阻止火焰通過接合面*大間隙的特性。

阻火器的選型

確定使用位置：依據安裝位置來挑選放空阻火器或管道阻火器。管端型阻火器通常用于阻爆燃，而普通型阻火器則適用于阻爆燃或阻爆轟。

選定性能類型：根據火焰?zhèn)鞑ニ俣葋?lái)挑選阻爆燃型或阻爆轟型阻火器，并確保火焰速度低于鑒定書上注明的*大火焰速度。

依據介質與工況選型：依據介質的MESG值來挑選合適的阻火器規格，同時需考慮介質的化學性質、溫度、壓力以及是否具有腐蝕性。

校核壓力降：查閱“流量-壓力降曲線”，確保初選型號滿足工藝的壓降要求。

其他考量因素：阻火器的殼體需能承受介質的壓力和溫度，填料則需具備一定強度且不與介質發生化學反應。

適用于儲存閃點低于28℃甲類、油品、氫氧液化類和閃點低于60℃的管路上。是專用于加熱爐的燃料氣管道上。應安裝在燃料氣進入噴嘴前的燃料氣管道上，以防止回火。當噴嘴回火時，阻火器內金屬網由于器壁效應轉化為熱能使火焰熄滅，防止因回火而引起燃料氣管道內爆炸的危險。

HGS07網型管道阻火器選型指南作用特點

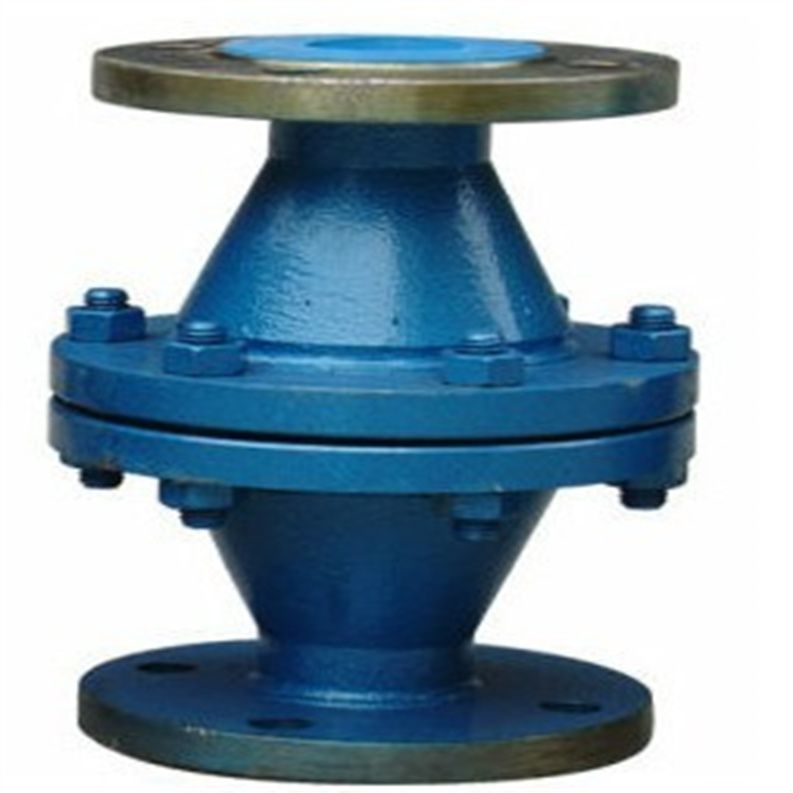

HGS07網型管道阻火器也是管道阻火器的一種，它的作用是防止外部火焰竄入存有易燃易爆氣體的設備和管道內，防止發生火焰在設備管道間蔓延的跡象。通過金屬阻火網實現阻火功能，確保管道設備安全運營。

HGS07網型管道阻火器選型指南主要用途

1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統。
7、煤礦瓦斯排放系統。

HGS07網型管道阻火器選型指南主要性能

1、阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、水壓試驗2.4MPa無滲漏。

HGS07網型管道阻火器選型指南主要零部件

HGS07網型管道阻火器選型指南外形結構圖

HGS07網型管道阻火器選型指南主要外形尺寸

HGS07網型管道阻火器選型指南安裝使用和維護

1、網型管道阻火器根據閥體上的箭頭標記方向安裝在管道上，安裝前取下法蘭保護蓋；定期檢查一下阻火器內部的礫石，如有被腐蝕需要及時添加或更換礫石；
2、網型管道阻火器安裝的管道必須是清潔的，不能有雜質，污垢等東西堵塞住阻火芯件的間隙，影響阻火器正常使用。
3為了保證網型管道阻火器的阻火效果，每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
4、清洗網型管道阻火器火芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
5、重新安裝礫石阻火器時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。

HGS07網型管道阻火器選型指南使用注意事項

定期檢查與維護：清理積塵和污垢，確保阻火器的正常工作。

及時更換受損部件：進行阻爆和耐燒試驗，驗證阻火效果。

防范潛在火源：若阻火器距離潛在火源較遠，可能發生火焰從爆燃到爆轟的轉變，此時需選用防爆轟型阻火器。

適應特殊環境：在高溫或高壓環境下，應選擇耐高溫、高壓的阻火器。

全面性能測試：阻火器需經過耐燒性能、耐腐蝕性能、密封性能等多方面測試，以確保其在實際工況下的可靠性。

避免使用易燃?jí)|片：阻火器內部及連接處的墊片應避免使用動物、植物纖維或其他可燃材料。

HGS07網型管道阻火器選型指南相關標準規范

GB 5908-2024：這是*新的國家標準，已替代GB 5908-2005和GB/T 13347-2010。該標準詳細規定了阻火器的性能要求、試驗方法和安全標志等方面內容。
術語定義、分類、型號編制、性能要求、試驗方法、檢驗規則、標志、包裝、運輸、儲存，以及產品合格證和使用說明書的編寫規范。這些規范適用于工作壓力范圍在08 MPa至16 MPa之間，且工作溫度在-20℃至+150℃的介質環境。

（2）SH/T 3413-2019：此標準專注于石油化工領域，詳細規定了石油氣管道阻火器的選用、檢驗及驗收流程，包括選用原則、性能指標、安裝與檢驗方法等。

（3）NB/T 10695-2021：針對可能存在爆炸性環境的場合，該標準詳細闡述了阻火器的設計、制造、檢驗及標識要求，旨在確保其在此類環境中的安全性能得到充分保障。
